亿万先生MR资料基因组工程钻研院黄健钻研员和乐山大学黄幼青教授团队等国内表多所高校与科研机构结合提出了一种结合硒封端和硒介导的柯肯达尔效应（SKE）的通用战术 ，用于造备拥有有序多层纳米结构的多组分胶体纳米晶体（NCs） ，组分领域从单一到五元；诖苏绞跬ü追肿痈ㄖ氖Х ，造备合成了64种铂基纳米粒子。钻研发现 ，在纳米粒子成核成长过程中 ，由于硒封盖效应以及金属-硒键合强度的差距 ，硒酸分子可能有效地抑造其自组装、团圆以及相分离 ，进而获得拥有幼尺寸、逐层成长有序结构特点的纳米粒子。此表 ，该战术也极有但愿利用于其他贵金属基（如钯、钌、铑等）纳米粒子的造备合成。该钻研成就于北京功夫2024年7月3日以"A selenium-mediated layer-by-layer synthetic strategy for multilayered multicomponent nanocrystals"为题在国际驰名期刊《天然·合成》(Nature Synthesis)上在线颁发。

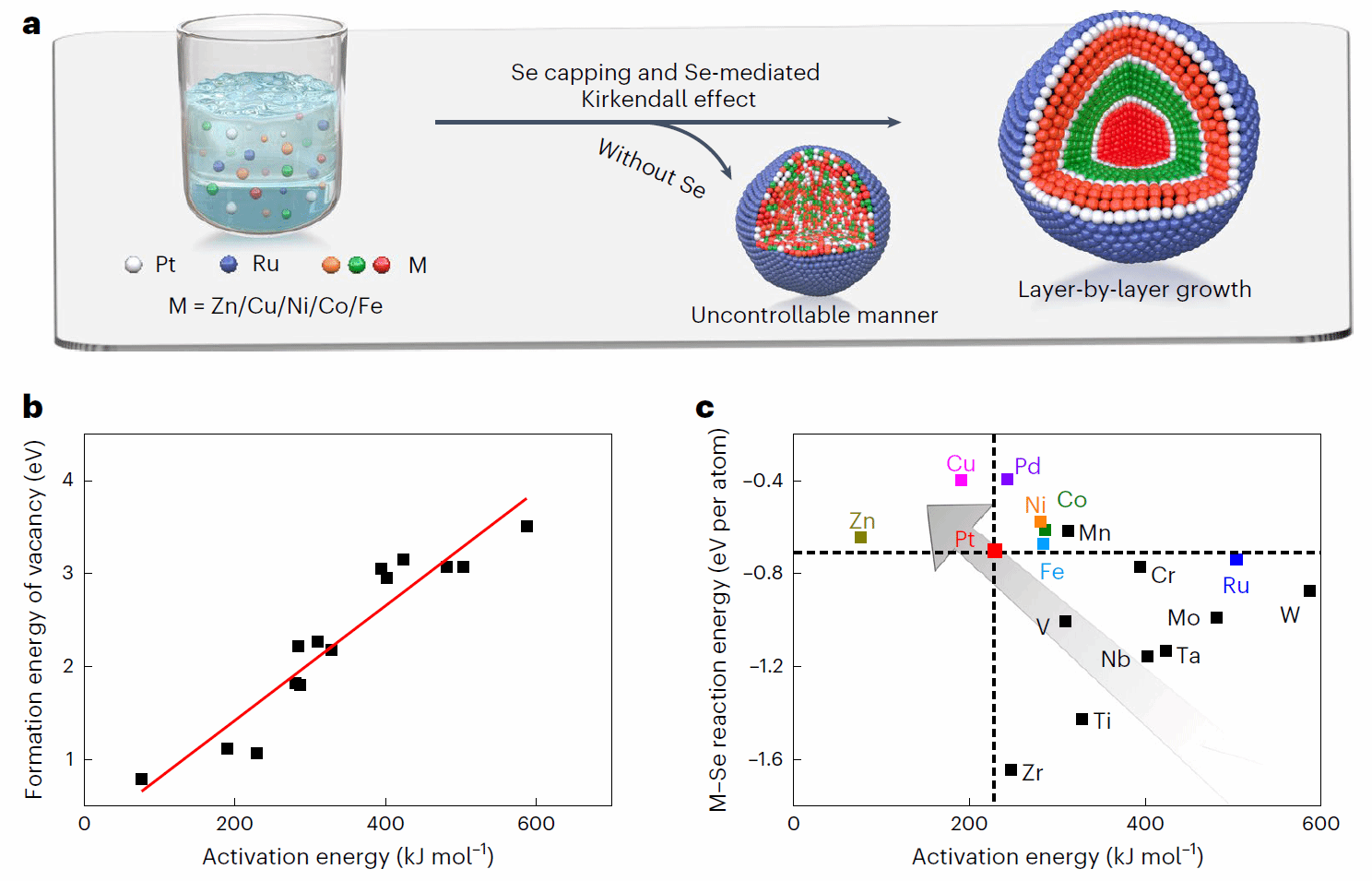

图1 拥有多层异质结构的铂基纳米晶体可控合成
硒的存在旨在抑造纳米晶体（NCs）的自组装和过度成长 ，预防相分离 ，从而出产出兼具幼粒径和宽泛组成空间（蕴含多种异金属）的NCs。硒的参与使得无序原子偏差于在这些NCs中以逐层方式规定散布。出格地 ，所造备的NCs拥有明确的内部Pt–M合金层 ，大体遵循(Pt–Zn)、(Pt–Cu)、(Pt–Ni)、(Pt–Co)、(Pt–Fe)的挨次 ，最表层为钌层 ？驴洗锒вΓ↘E）与缺点调控的原子扩散机造亲昵有关。纯金属中空位形成能与自扩散激活能（Q）之间存在优良的线性关系 ，批注KE是一个以空位为主导的动力学过程。对于蕴含多个组分的系统 ，由于吉布斯-汤姆森势差产生的空位通量 ，也会产生反向KE。当各个组分在晶格中竞争扩散时 ，部门区域会出现动力学偏析 ，形成无序的金属间化合物 ，由于拥有较幼Q值的急剧扩散物质能够在两个方向上自由移动。一旦引入封端剂硒 ，硒与分歧金属组分之间的相互作用在节造纳米晶体（NCs）的成核和成长中起到另一个沉要作用。M-Se相互作用差距很大 ，封端剂为原子扩散从双向到单向的转变提供了受限前提 ，若是激活能较大而反映能更负 ，则金属原子应更靠近封端硒层 ，反之亦然。

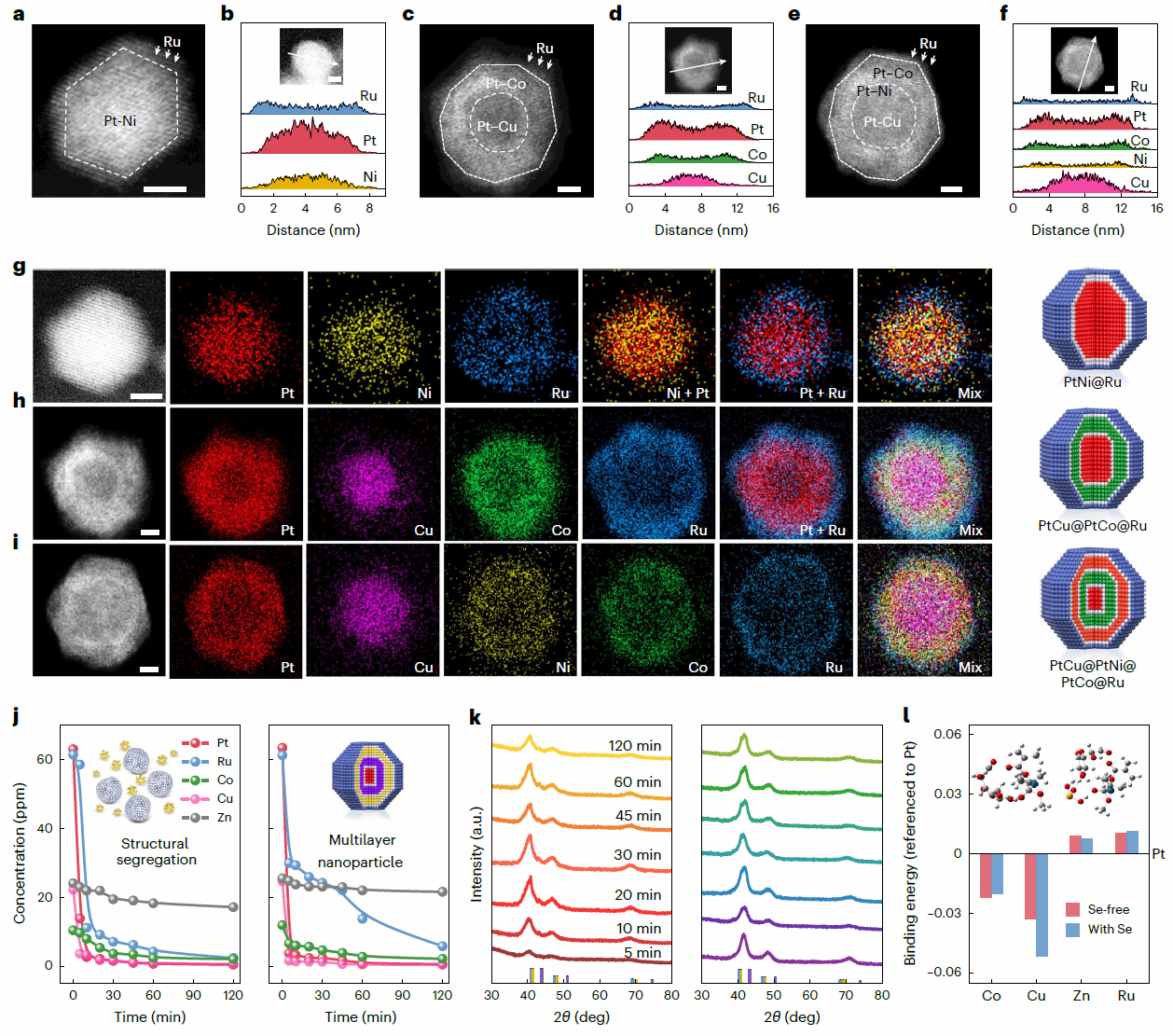

图2 铂基纳米晶体成长过程分析
图3 逐层形成机造的密度泛函理论（DFT）推算

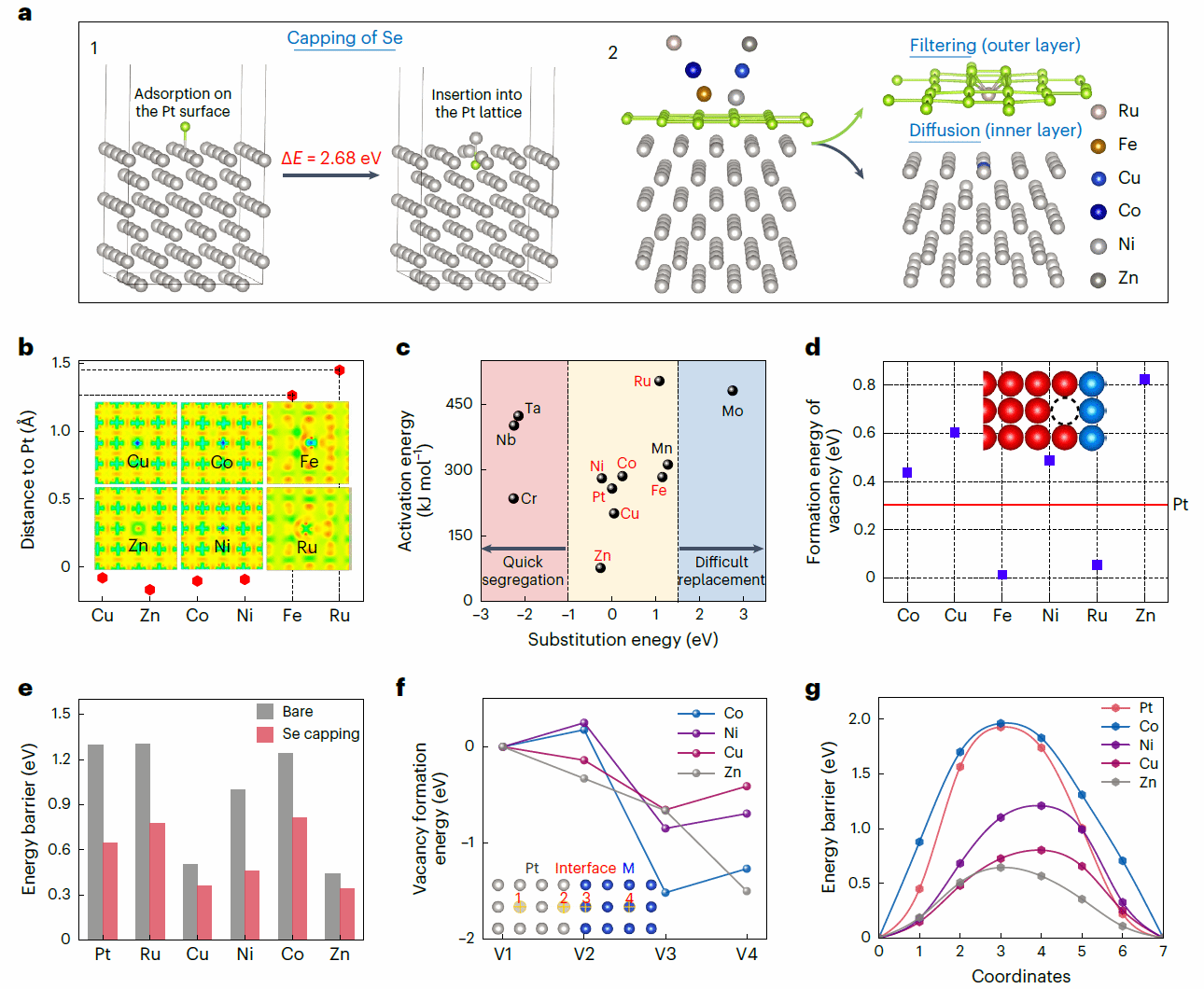

DFT推算批注当单个硒原子靠近铂晶格时更偏差于吸附在表表。一旦硒原子在铂表表形成单层封盖 ，能够思考两个步骤：（1）硒封盖层起到筛子的作用 ，将与硒相互作用更强的金属原子从铂层中拖出并保留在最表层；（2）对于那些可能进入铂晶格的金属 ，逐层方式由反向KE节造。钌和铁显著被从铂层中拖出 ，从而在金属原子周围引起更显著的电荷密度沉新分列 ，并且钌和铁与铂晶格之间的相应距离也更大 ，筛选效应遵循Ru, Fe > Co, Ni > Cu, Zn的挨次。此表 ，硒封盖还显著降低了颗粒的表表能 ，表表能的降低导致成长模式从Volmer–Weber（VW ，岛状）转变为Frank–van der Merwe（FM ，逐层）。
硒层与铂晶格之间分歧金属原子的取代能挨次与筛选效应类似 ，取代能过大或过幼可能导致难以代替或急剧偏析。硒层与铂晶格界面处金属原子的空位形成能发现钌和铁的值靠近零 ，远低于钴、镍、铜和锌等其他四种金属 ，批注钌/铁更偏差于在硒左近的最表层扩散。硒封盖后所有金属的表表扩散能量势垒都有所降低 ，其中硒封盖使铂的扩散势垒险些减半 ，从而推进了表表扩散。
在第二步互扩散过程中重要关注钴、镍、铜和锌 ，仅在锌晶格地位形成的空位比界面地位形成的空位拥有更高的不变性 ，这一景象抑造了由KE引起的空位向铂的流动。相反 ，钴/镍/铜空位则出现V形散布 ，因而当前的多组分纳米晶体中KE与反KE共存。凭据能量势垒的推算了局 ，能够初步估计从中心到表层的多层结构挨次为Zn–Cu–Ni–Co–Pt。铜原子拥有较大的扩散系数 ，较短功夫可能迅速填充粒子中心的空位。另表对于铂晶格 ，二元A0.5B0.5合金形成焓只有铁和钌阐发出正值 ，批注它们偏差于留在纳米晶体的最表层区域。综上所述 ，基于热力学第一步和动力学第二步 ，确定了从中心到表层的多层结构为（Pt–Zn）–（Pt–Cu）–（Pt–Ni）–（Pt–Co）–（Pt, Ru, Fe）–Se。
资料基因组工程钻研院黄健钻研员掌管了其中的理论推算部门和有关成长机理注明。乐山大学胡春博士为论文的第一作者 ，黄健钻研员与乐山大学黄幼青教授、谭元植教授和香港城市大学徐吉健教授为共同通讯作者。该工作得到了国度天然科学基金委(52272256)等项主张支持。
文章链接：https://www.nature.com/articles/s44160-024-00598-2
