近日，亿万先生MR先进凝固技术中心（CAST）团队在纳米析出相对中碳CrMo铸钢的耐磨机能影响机理方面钻研获得沉要进展，钻研成就以“Mechanical properties and impact abrasive wear resistance in vanadium microalloyed medium carbon CrMo cast steel strengthened with nanoprecipitates”为题颁发在工程技术领域学术期刊《Wear》。该论文第一作者为赵龙博士钻研生，通讯作者为陈湘茹正高级尝试师。亿万先生MR为第一作者和通讯作者单元。
磨料磨损是采矿、冶金和矿山等行业的常见景象，它不仅会影响设备的使用寿命，并且会造成巨大的经济损失。衬板作为球磨机和半自磨机的关键部件，其耐磨机能的曲直直接影响到磨机的运行效能和矿山工业的经济效益。钒作为沉要的微合金元素，能有效提升钢材的强度和耐磨性。然而，现有钻研多集中于轧造或锻钢，在铸钢领域的钻研相对较少。因而，本文通过增长V元素调控中碳CrMo铸钢中纳米析出相的密度、尺寸和散布，以钻研其纳米析出相对中碳CrMo铸钢耐磨机能的影响法规及其机造，为提高中碳CrMo铸钢衬板的使用寿命奠定肯定的基础。
尝试了局批注，随着V元素的增长，纳米析出相的数量密度从0.89×1012m-2增长到2.76×1012m-2，纳米析出相的均匀尺寸由104 nm减幼到92 nm，同时，屈服强杜咨1450 MPa提高到1630 MPa，耐磨性提高提高了25%以上。这重要是由于V元素推进了纳米析出相的形成，使得其在磨损过程中形成炼硬的加工硬化层，导致微犁、微切削和压痕的深度显著减幼。本钻研为V元素在中碳CrMo铸钢的利用提供了理论基础，为耽搁球磨机和半自磨机衬板的使用寿命提供了沉要战术。

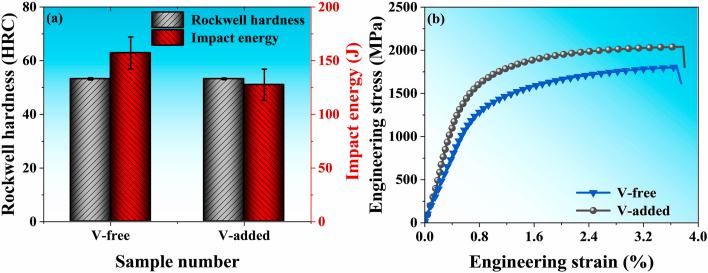

V-free钢和V-added的力学机能：(a)冲击功和硬度 ；(b)应力-应变曲线

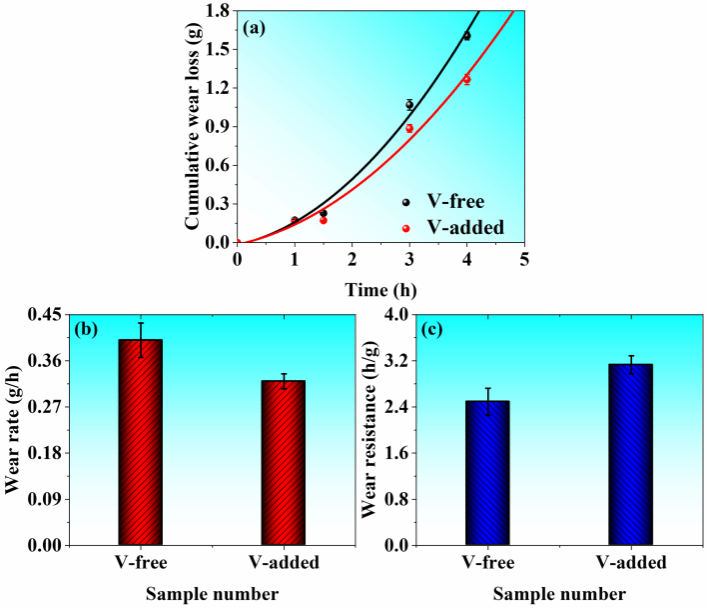

冲击磨料磨损试验过程中磨损失沉量、磨损速度、耐磨性与磨损功夫的关系：
(a) 磨损失沉量 ；(b) 磨损率 ；(c) 耐磨性

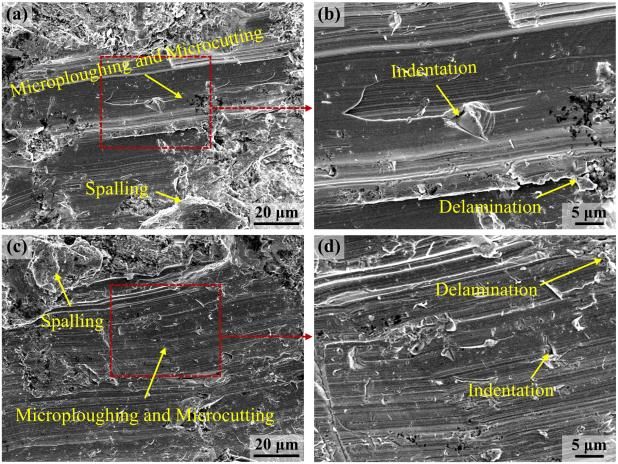

冲击磨料磨损试验后磨损面的SEM图像：(a)~(b) V-free钢 ；(c)~(d) V-added
该钻研得到了国度天然科学基金委和“含钒铸钢铸铁利用技术结合尝试室”的赞助。
文章链接：https://doi.org/10.1016/j.wear.2024.205679
